Вал отбора мощности ZF 093-005-00036 OMFB

Аналоги - OMFB 09300500036; Binotto 09300500036; BEZARES 103604

Данный вал используется для установки коробки отбора мощности ZF (010-040-00171, 010-007-10134, 010-062-00175).

Выбор вала зависит от модели коробки передач. Обратитесь к нашим техническим специалистам для консультации.

При сборке набора валов, необходимо соблюдать зазор роликовых конических подшипников.

В конце сборки, минимальный зазор должен быть 0,05 мм, а максимальный - 0,1 мм.

Для определения зазора, необходимо выполнить следующее:

1) Установить набор вала в КПП, задвигая внешнее кольцо подшипника так, чтобы не было ни осевого, ни радиального люфта вала, но при этом, чтобы вал можно было вращать от руки.

2) Установить некоторое количество регулировочных прокладок так, чтобы направляющее кольцо оказалась на 0,05-0,1 мм ниже поверхности коробки.

Технические характеристики

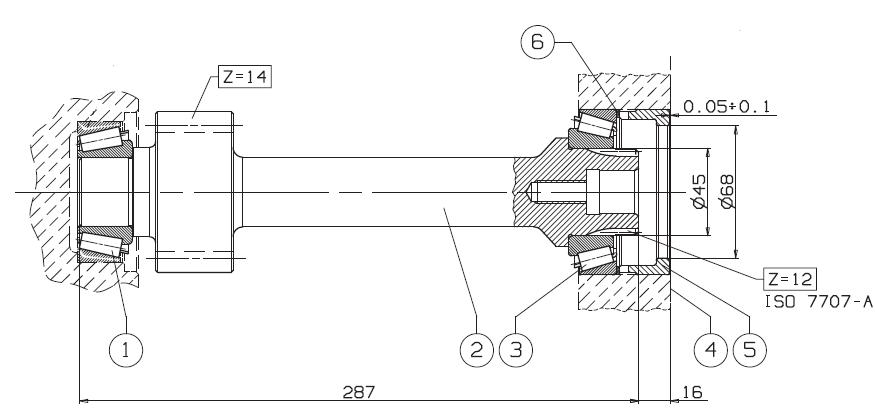

Спецификация

Спецификация



Наименование Количество
1 Роликовый конический подшипник 1
2 Вал 1
3 Роликовый конический подшипник eur. 32209 1
4 Уплотнение 1
5 Направляющее кольцо 1
6 Кольцо, толщиной 0,5 мм - регулировочная прокладка 1
Кольцо, толщиной 0,3 мм - регулировочная прокладка 2
Кольцо, толщиной 0,2 мм - регулировочная прокладка 2
Кольцо, толщиной 0,1 мм - регулировочная прокладка 1
